Väčšina kupujúcich si vyberá zubnú dosku čeľuste rovnakým spôsobom: niekto sa pýta "akú horninu drvíte?" a tvar zuba sa odporúča z tabuľky. Žula dostane ostrý zub, vápenec plochý. Znie to logicky, ale je to dôvod, prečo sa mnohé platne opotrebúvajú nerovnomerne alebo drvič ponecháva nedostatočný výkon. Dva lomy, ktoré drvia rovnakú žulu, môžu potrebovať rôzne profily, pretože typ horniny je len jednou z viacerých premenných.
Táto príručka vysvetľuje, ako funguje profil zubovej dosky čeľuste, prečo sú názvy dodávateľov pre rovnaký tvar nekonzistentné a ako špecifikovať vzor zubov dosky čeľuste, aby ste pri prvej objednávke dostali správny diel.
Čo vlastne robí profil zubnej platničky čeľuste
Zubová doska čeľuste (tiež nazývaná čeľusťová matrica alebo čeľusťová doska) je vložka z mangánovej ocele na pevných a výkyvných čeľustiach. Jeho zubový profil riadi tri veci:
Grip:ako dobre tanier hryzie kameň namiesto toho, aby ho nechal kĺzať.
Kontaktný tlak:ostrejšie zuby sústreďujú silu na menšie oblasti, takže ľahšie praskajú v kameňoch, no na špičkách sa rýchlejšie opotrebúvajú.
Materiálový tok:údolia medzi zubami umožňujú jemným a rozbitým kameňom pohybovať sa dolu komorou.
Technický materiál Metso priamo popisuje kompromis. Plochý lomový profil poskytuje dostatok mangánu na opotrebenie, zatiaľ čo ostrý profil super grip poskytuje vyšší povrchový tlak a lepšiu priľnavosť. Medzi nimi je oblejší hrubý vlnitý profil. Tvar zubov je teda obchodom medzi životnosťou a zhryzom, nie hodnotením kvality.
Prečo názvy profilov mätú kupujúcich
Tu je prvá pasca. „Vlnitý“ neznamená všade rovnaký tvar.
Zverejnené príručky dodávateľov s tým nesúhlasia. Jedna príručka výrobcu odporúča vlnité dosky pre mäkšie zaoblené horniny, zatiaľ čo iná ich odporúča pre tvrdú abrazívnu rudu. Kleemann, OEM, používa ostrý zub pre tvrdú brúsnu horninu a iný profil pre mäkšie, zaoblené posuvy.
Nezhoda je väčšinou o pomenovaní, nie o fyzike. Aby ste mali jasno, predstavte si každý vzor zubov čeľuste ako jednu z troch generických foriem:
| Generická forma | Bežné mená, ktoré uvidíte | Charakter |
|---|---|---|
| Plochý / typ s životnosťou | Lom, štandardný, plochý zub | Najviac mangánový povrch, najdlhšia životnosť, nižšia priľnavosť |
| Typ so zaoblenými vlnami | Vlnitý, hrubý vlnitý | Vyvážená priľnavosť a životnosť, dobrá všestranná voľba |
| Ostrý / typ uchopenia | Super priľnavosť, hlboký zub, anti-slab štýly | Najsilnejší záber, rýchlejšie opotrebovanie špičky |
Recyklácia pridáva ďalšie dva vzory. Veľký vlnitý profil sa používa na betón a vlnitý profil na asfalt, kde materiál musí voľne prúdiť bez obalu.
Tip na nákup:samotný názov nie je špecifikácia. Pred zadaním objednávky vždy potvrďte profil podľa výkresu, pôvodného čísla dielu alebo vzorky.
Štyri premenné, ktoré rozhodujú o správnom profile
1. Tvrdosť horniny a abrazivita
Toto je východiskový bod a časť, ktorú obvyklé grafy vystihujú. Tvrdá abrazívna hornina, ako je žula, si vo všeobecnosti vyžaduje profil a zliatinu, ktoré chránia platňu pred rýchlym opotrebovaním, zatiaľ čo mäkší, menej abrazívny kameň môže používať profily, ktoré podporujú priľnavosť a priepustnosť. Ak chcete zubovú dosku čeľuste pre tvrdý kameň, samotná tvrdosť rozhodnutie nekončí. Na nasledujúcich troch premenných záleží rovnako.
2. Tvar a veľkosť krmiva
Slabé alebo šupinaté krmivo kĺže na plochom zube. Ostrejší alebo hlbší profil ho lepšie uchopí. Veľký, hranatý posuv kladie veľkú záťaž na ostrú špičku zuba, kde oblejší profil vydrží dlhšie. Ak sa vaše krmivo medzi úlohami mení, povedzte dodávateľovi rozsah, nie jednu hodnotu.
3. Nastavenie uzavretej strany (CSS)
CSS je najmenšia medzera medzi čeľusťami v spodnej časti komory. Nastavuje veľkosť vášho produktu. Metso poznamenáva, že profil lomu s plochými zubami v kombinácii s tesným CSS a nízkou úrovňou podávania v komore môže spôsobiť problémy. Ak používate prísne CSS, skontrolujte svoj profil zubov namiesto toho, aby ste len zmenili poradie starého.
4. Úroveň krmiva
Dobre naplnená komora obrába celú platňu. Hladná komora koncentruje opotrebovanie na špecifické zóny a môže spôsobiť, že plochý profil sa bude správať zle. Ak vaši operátori často spúšťajú drvič na nízkej úrovni, váš vzor opotrebovania vám môže povedať viac ako typ kameňa.
Nezabudnite na pár pevných a pohyblivých čeľustí
Mnoho kupujúcich si štandardne objednáva zodpovedajúce dosky pre obe čeľuste. Metso opisuje kombinovaný prístup: pevná čeľusť z lomového profilu spárovaná s pohyblivou čeľusťou so super gripom. Pevná strana udržuje životnosť, zatiaľ čo pohyblivá strana zvyšuje záber. Rovnaká logika platí, keď potrebujete väčšiu priľnavosť bez toho, aby ste sa vzdali životnosti.
To je dôležité pre kontrolu nákladov. Namiesto prepínania celej komory do agresívneho profilu môžete otestovať jednu zmenu na pohyblivej strane a porovnať opotrebovanie a výkon. Overte si u výrobcu drviča alebo dodávateľa, či párovanie vyhovuje vášmu modelu.
Praktický pracovný postup výberu
Pred vyžiadaním cenovej ponuky použite túto postupnosť:
Nahrajte rock:typ, odhadovaná abrazivita a akákoľvek zmena medzi lavicami.
Zaznamenajte informačný kanál:maximálna veľkosť a či je bloková, slabá alebo zmiešaná.
Zaznamenajte si nastavenia:aktuálny CSS a typická úroveň informačného kanála.
Prečítajte si svoje opotrebované taniere:nerovnomerné opotrebenie hrotu, leštené plochy alebo silné opotrebenie žliabkov, to všetko poukazuje na nesúlad.
Vyberte si všeobecný formulárz tabuľky vyššie, potom skontrolujte presnú geometriu zubov podľa vášho výkresu alebo čísla dielu.
Rozhodnite sa o spárovaní:rovnaký profil na oboch čeľustiach, alebo iný na pohyblivej strane.
Potvrďte materiál:Štandardom je oceľ s vysokým obsahom mangánu a špeciálnym požiadavkám môže vyhovovať trieda chróm-molybdénovej zliatiny. Priradenie zliatiny k skale je samostatná téma, preto si ju preštudujte spolu s profilom.
Nákup bez výkresov: Reverzné inžinierstvo
Častým problémom dovozcov a distribútorov je, že konečný užívateľ má iba opotrebovaný štítok, žiadny výkres a nejasné číslo modelu. Geometria zubov sa nedá odhadnúť z katalógovej fotografie.
Horbon to rieši pomocou reverzného inžinierstva. Odošlete opotrebovanú zubovú dosku čeľuste, náš tím ju premeria a prestaví 2D alebo 3D výkres a od toho sa odvíja výroba. Pri požiadavke s jasnými požiadavkami počiatočný výkres zvyčajne trvá približne tri dni. Ak už máte originálne číslo dielu (Metso, Sandvik, Terex alebo Trio) alebo 3D výkres, vieme vyrobiť priamo z neho.
Ďalšie možnosti OEM pre zubovú dosku čeľuste zahŕňajú:
Laserom značené logo:vaša značka vyznačená na štítku.
Balenie na mieru:fumigované drevené debny alebo železné rámy na ťažké diely, skonštruované na ochranu proti korózii a bezpečnosť prepravy.
Vlastné zloženie materiálu:vyrobené podľa výkresu alebo špecifikovaného pomeru zliatiny.
Ak sa chcete bližšie pozrieť na tieto služby, pozrite si našu stránku【Služba OEM/ODM】stránku.

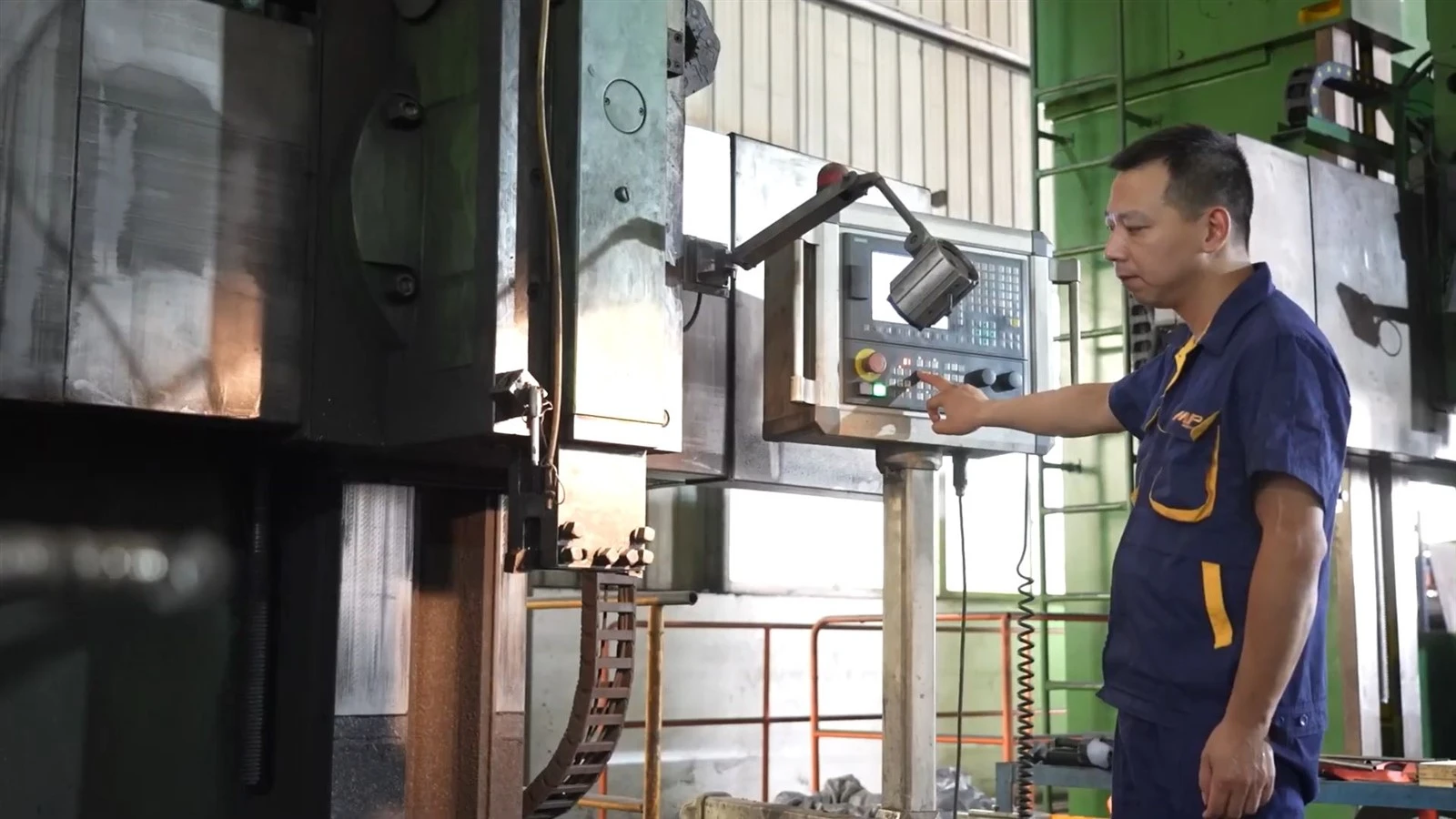

Pohľad na výrobu v Horbonovej továrni v Quzhou. Opýtajte sa nás na bežné zásoby, zmiešané objednávky a vlastné balenie dielov s ťažkým opotrebením.
Kontroly kvality, ktoré chránia váš profil
Profil zubov funguje iba vtedy, ak je vyrobený presne a kov je pevný. Naše priebežné kontroly zahŕňajú:
Spektrálna analýza surovín
Testovanie tvrdosti HRC
Trojrozmerná kontrola
Detekcia chýb
V prípade problémov s kvalitou potvrdených po dodaní, diely bezplatne znovu vydávame.
Pre distribútorov: Stocking Smart
Ak nakupujete vo veľkom, výber profilu sa stáva rozhodnutím o inventári. Niektoré praktické body:
Sklad podľa všeobecnej formy, nie podľa marketingového názvu.Pokrytie plochého, zaobleného tvaru a typu s ostrým úchopom pre vaše najbežnejšie modely drvičov slúži väčšine dopytov.
Uchovajte si čísla dielov v evidenciipre značky drvičov, ktoré vaši zákazníci najčastejšie využívajú.
Využite naše skladové a zmiešané objednávky.Držíme pravidelné zásoby, MOQ začína na 5 kusoch a štandardná dodacia lehota je 15 až 30 dní. Dodávame pod FOB alebo CIF zo Šanghaja alebo Ningbo.
Prehľadávať【Čeľustná zubná platnička】rozsah alebo širší【Čeľustné dosky】kategórie, aby ste zistili, čo vyhovuje vášmu trhu. náš【Opotrebiteľné diely drviča】sortiment zahŕňa zodpovedajúce lícnice a súvisiace vložky, ktoré je možné objednať v rovnakej zásielke.
Zhrnutie: Štyri akcie pred ďalšou objednávkou
Nevyberajte si len typ skaly.Pridajte k rozhodnutiu tvar informačného kanála, CSS a úroveň informačného kanála.
Preložte názvy značiek do troch všeobecných foriema potvrďte geometriu pomocou výkresu, čísla dielu alebo vzorky.
Zvážte zmiešaný pár:otestujte iný profil na pohyblivej čeľusti predtým, ako všetko zmeníte.
Pošlite opotrebovaný tanier, ak nemáte kresbu.Spätné inžinierstvo je rýchlejšie a bezpečnejšie ako hádanie.
Ste pripravení špecifikovať zubnú dosku čeľuste? Pošlite svoj model drviča, typ horniny, veľkosť posuvu a CSS【Kontaktujte nás】a naši inžinieri vám odporučia profil.
FAQ
1. Na čo slúži vlnitá čeľusťová doska?
Vlnitá čeľusťová doska má zvlnený tvar zubov, ktorý vyvažuje priľnavosť a životnosť. Často sa používa ako všestranný profil. Pretože dodávatelia definujú "vlnitý" odlišne, potvrďte presnú geometriu zubov pomocou výkresu alebo vzorky.
2. Ktorá zubová doska čeľuste je najlepšia pre tvrdý kameň?
Neexistuje jediná odpoveď. Tvrdá abrazívna hornina často potrebuje profil a zliatinu, ktoré odolávajú opotrebovaniu, ale váš tvar posuvu, CSS a úroveň posuvu tiež ovplyvňujú výsledok. Zdieľajte všetky štyri, aby sa profil mohol správne zhodovať.
3. Môžem použiť rôzne profily zubov na pevnej a pohyblivej čeľusti?
Často áno. Niektorí výrobcovia OEM spájajú plochú pevnú čeľusť z lomu s ostrejšou pohyblivou čeľusťou, aby sa zvýšil záber a zároveň sa zachovala životnosť. Pred zmiešaním sa informujte u výrobcu alebo dodávateľa drviča.
4. Ako si objednám zubovú dosku čeľuste, ak nemám výkres?
Pošlite opotrebovaný tanier alebo model drviča a originálne číslo dielu. Môžeme spätne analyzovať geometriu a vyrobiť 2D alebo 3D výkres, zvyčajne do troch dní pre jasnú požiadavku.
5. Aké je minimálne množstvo objednávky?
Naše MOQ je 5 kusov. Dodacia lehota je zvyčajne 15 až 30 dní a držíme aj pravidelné zásoby.
